爆炸危险环境划分

爆炸危险环境划分主要分为两类，一类是爆炸性气体环境危险区域，另一类是爆炸粉尘环境危险区域。文末附气体或蒸气爆炸性混合物分级分组举例、可燃性粉尘特性举例汇总表。

1

爆炸性气体环境

在生产、加工、处理、转运或储存过程中可能出现下列爆炸性气体混合物环境之一时，应进行爆炸性气体环境划分：

①在大气条件下，可燃气体与空气混合形成爆炸性气体混合物；

②闪点低于或等于环境温度的可燃液体的蒸气或薄雾与空气混合形成爆炸性气体混合物；

③在物料操作温度高于可燃液体闪点的情况下，当可燃液体有可能泄漏时，可燃液体的蒸气或薄雾与空气混合形成爆炸性气体混合物。

1. 释放源

根据可燃物质的释放频繁程度和持续时间长短，释放源按以下规定分为连续级、一级和二级。

①连续释放或预计长期释放的释放源应划为连续级释放源，举例：

a.没有用惰性气体覆盖的固定顶盖储罐中的可燃液体表面；

b.油水分离器等直接与空间接触的可燃液体的表面；

c.经常或长期向空间释放可燃气体或可燃液体蒸气的排气孔和其他孔口。

②正常运行时预计可能周期性或偶尔释放的释放源为一级释放源，举例：

a.正常运行时会释放可燃物质的泵、压缩机和阀门等的密封处；

b.储有可燃液体的容器上的排水口处，在正常运行中，当水排完时，该处可能会向空间释放可燃物质；

c.正常运行时会向空间释放可燃物质的取样点；

d.正常运行时会向空间释放可燃物质的泄压阀、排气口和其他孔口。

③正常运行时预计不可能释放，即使释放也是偶尔和短期释放的释放源为二级释放源，举例：

a.正常运行时不能出现释放可燃物质的泵、压缩机和阀门等的密封处；

b.正常运行时不能释放可燃物质的法兰、连接件和管道接头；

c.正常运行时不能向空间释放可燃物质的安全阀、排气口和其他孔口处；

d.正常运行时不能向空间释放可燃物质的取样点。

正常运行是指正常的开车、运转、停车，可燃物质的装卸，密闭容器盖的开闭，安全阀、排放阀以及所有工厂设备都在其设计参数范围内工作的状态。

2. 通风条件

下列场所可定为通风良好场所：

①露天场所；

②敞开式建筑物，在建筑物的壁、屋顶开口，其尺寸和位置保证建筑物内部通风效果等效于露天场所；

③非敞开建筑物，建有永久性的开口，使其具有自然通风的条件；

④对于封闭区域，每平方米地板面积每分钟至少提供0.3m3的空气或至少1h换气6次。

当采用机械通风时，下列情况可不计机械通风故障的影响：

①封闭式或半封闭式的建筑物设置备用的、独立的通风系统；

②当通风设备发生故障时，设置自动报警或停止工艺流程等确保能阻止可燃物质释放的预防措施，或使设备断电的预防措施。

3. 爆炸性气体环境危险区域的划分

存在连续级释放源的区域应划为0区，存在一级释放源的区域应划为1区，存在二级释放源的区域可划为2区，并根据通风条件按下列规定调整：

①当通风良好时可降低爆炸危险区域等级，当通风不良时应提高爆炸危险区域等级；

②局部机械通风在降低爆炸性气体混合物浓度方面比自然通风和一般机械通风更为有效时，可采用局部机械通风降低爆炸危险区域等级；

③在障碍物、凹坑和死角处应局部提高爆炸危险区域等级；

④利用堤或墙等障碍物限制比空气重的爆炸性气体混合物的扩散可缩小爆炸危险区域的范围。

以空气的相对密度为1，相对密度>0.8的气体视为比空气重的物质，相对密度≤0.8的气体或蒸汽视为比空气轻的物质。

详细的划分方法及举例可见该规范。

2

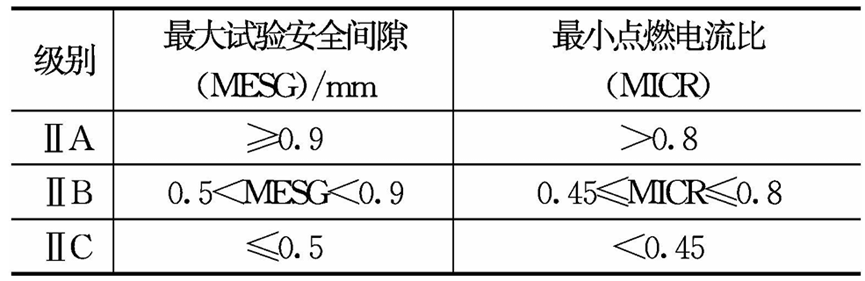

最大试验安全间隙（MESG）

或最小点燃电流比（MICR）分级

注：分级的级别应符合现行国家标准《爆炸性环境 第12部分：气体或蒸汽混合物按照其最大实安全间隙和最小点燃电流比的分级》（GB 3836.12）中的规定。

3

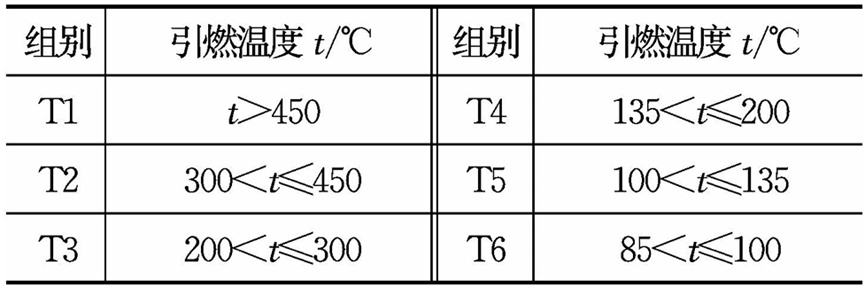

引燃温度分组

4

气体或蒸气爆炸性混合物

分级分组举例

①甲烷（工业用）包括含15%以下氢气（按体积计）的甲烷混合气。

②一氧化碳在异常环境温度下可以含有使它与空气的混合物饱和的水分。

5

爆炸性粉尘环境危险区域

当在生产、加工、处理、转运或储存过程中出现或可能出现可燃性粉尘与空气形成爆炸性粉尘混合物环境时，应根据粉尘性质、释放源和分区等划分爆炸性粉尘危险环境。

（1）粉尘性质

①ⅢA　可燃性飞絮。

②ⅢB　非导电性粉尘。

③ⅢC　导电性粉尘。

（2）释放源和分区

根据爆炸性粉尘释放频繁程度和持续时间长短分为三级和三个区。 ①空气中的可燃性粉尘云持续存在或预计长期或经常出现的部位应划为连续级释放源，并划为20区。20区范围主要包括粉尘云连续生成的管道、生产和处理设备的内部区域。当粉尘容器外部持续存在爆炸性粉尘环境时，也应划为20区。

②正常运行时，空气中的可燃性粉尘云很可能偶尔出现的部位应划为一级释放源，并划为21区。其范围为一级释放源周围1m。

③正常运行时，空气中的可燃性粉尘云一般不可能出现，即使出现，持续时间也是短暂的区域可划为二级释放源，并划为22区。其范围为二级释放源周围或21区外围3m。

6

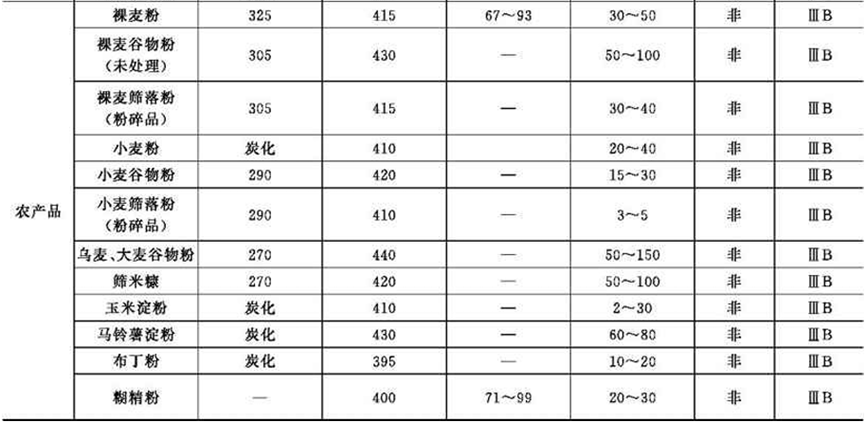

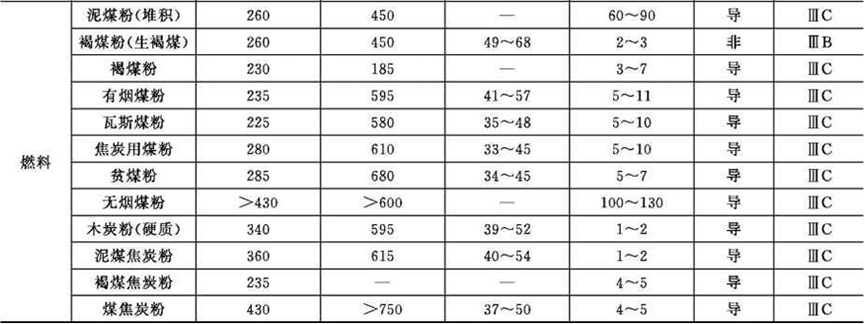

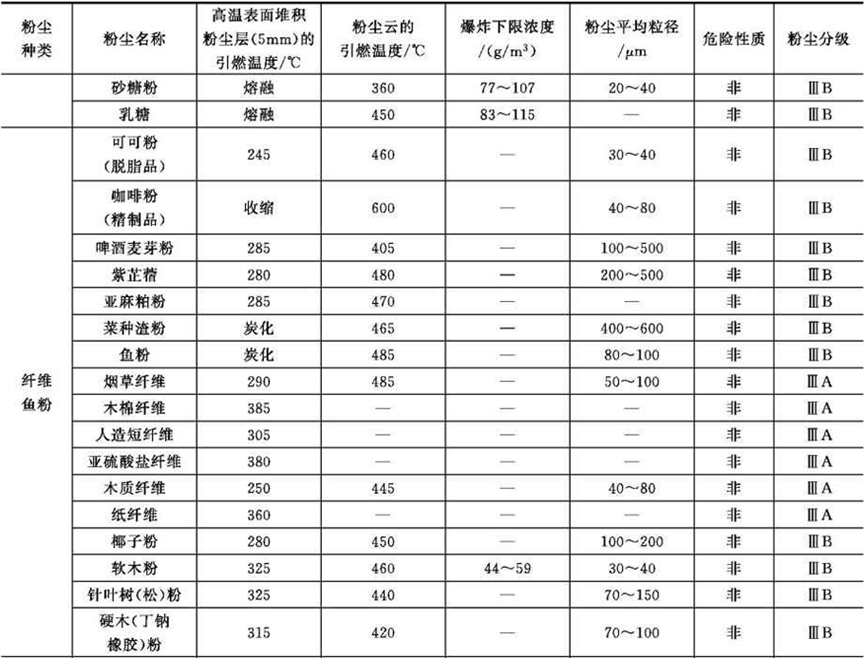

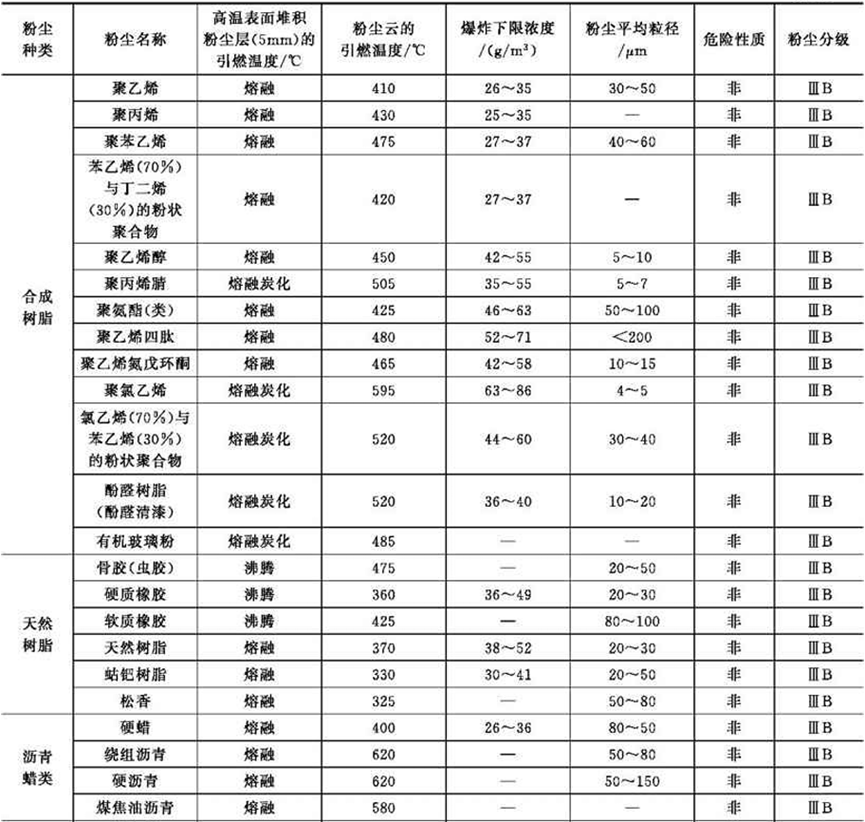

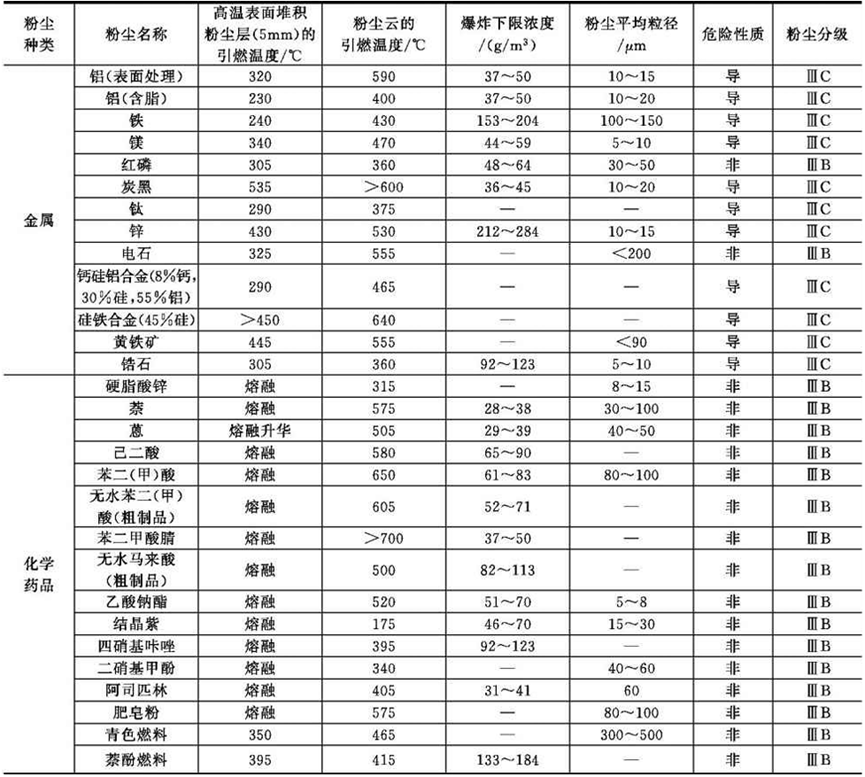

可燃性粉尘特性举例

注：危险性质栏中，用“导”表示导电性粉尘，用“非”表示非导电性粉尘。
