规范条文

14.1.3  绝缘导线接头应设置在专用接线盒(箱)或器具内，不得设置在导管和槽盒内，盒(箱)的设置位置应便于检修。

检查数量：按每个检验批的配线回路总数抽查10％，且不得少于1个回路。

检查方法：观察检查并用尺量检查。

一、术语解释

绝缘导线：指带有绝缘包覆层的电线，是建筑电气线路中最基本的导电材料。

接头：指导线与导线之间为保持电气连通性而进行的连接点，这是线路中相对薄弱的环节。

专用接线盒(箱)：指专为容纳和保护导线接头而设计的盒状装置，通常由塑料或金属制成，具有封闭的壳体。

器具：泛指各类开关、插座、灯具、接线端子等电气设备，其内部本身提供了标准的接线空间。

导管：指用于保护绝缘导线的管状材料，如JDG管、PVC管等，主要作用是布线和机械防护。

槽盒：指用于敷设和保护绝缘导线或电缆的盒式装置，比导管容量大，通常开放或带有盖板，如金属线槽、塑料线槽。

二、条文背景

在建筑电气施工中，绝缘导线的敷设是基础环节。由于单根导线长度有限或需要分支连接，导线的接续不可避免。在过去，为了图省事或缺乏规范意识，施工人员有时会将接头直接留在导管或线槽内部，认为只要接通了就可以。

三、质量隐患‍

将接头隐藏在导管或槽盒内会带来一系列严重问题：

故障检修极其困难：电线穿管后是隐蔽的，若接头在管内发生虚接、短路等故障，定位和修复都极为困难，往往需要破坏性开挖，成本高昂。

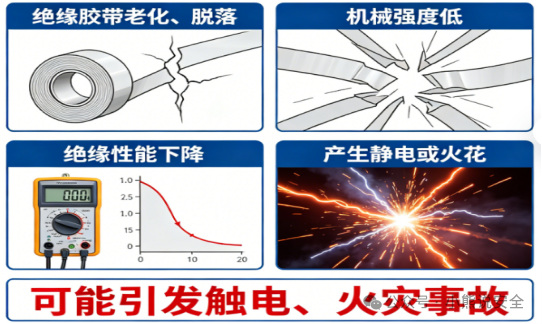

安全隐患巨大：导管和槽盒内的接头因散热条件差、可能受潮、易受机械应力，其接触电阻易增大，导致局部过热，成为潜在的火灾隐患。若故障发生在槽盒内，电弧或高温甚至可能蔓延至同一槽盒内的其他回路，扩大事故范围。

影响线路性能：穿线时，导管内的接头会增加摩擦力，可能损伤导线绝缘层，也为日后更换电线制造了障碍。

四、核心问题‍

那么，如何从根本上解决上述问题，确保导线连接点的安全、可靠和易于维护呢？

五、实施方案

1. 其核心要求可分解为三点：

① 明确位置：“应设置在专用接线盒(箱)或器具内”

要求所有绝缘导线的接头都必须被置于一个专为其设计的、封闭的保护空间内。无论是利用开关插座的后盖盒，还是明装/暗装的过渡接线盒，其目的都是将可能产生火花的连接点与外界隔离，防止意外触碰，并为接头提供稳定的环境。

② 严格禁止：“不得设置在导管和槽盒内”

规定用“不得”彻底否定了在管线通道内做接头的任何可能性，杜绝了侥幸心理，从源头上消除了隐蔽故障点。

③ 便于维护：“盒(箱)的设置位置应便于检修”

这是条文画龙点睛的一笔。它意味着接线盒不能随意安装，其位置必须考虑检修的可操作性和可达性。例如，不能将其封死在装饰吊顶深处而无法打开，或安装在设备背后被完全遮挡。这体现了规范不仅关注初始安装，更注重全生命周期的使用安全与维护便利。

2. 与GB55024-2022的联动解读

作为2022年新实施的强制性工程建设规范，GB55024-2022《建筑电气与智能化通用规范》从设计源头上对导线连接提出了更高、更细的要求，与GB50303-2015的施工验收要求形成了完美呼应和补充。

其规定：“导线的接头不应裸露，不同电压等级的导线接头应分别经绝缘处理后设置在各自的专用接线盒（箱）或器具内。”

对比来看，GB55024-2022在GB50303的基础上增加了两个重要维度：

绝缘处理要求：强调了接头本身必须经过妥善的绝缘处理（如使用线帽、绝缘胶带等），再放入盒内，实现了双重保护。

电压等级隔离：要求不同电压等级（如强电与弱电）的导线接头不能混放在同一个接线盒内，必须分设于各自的盒内。这主要是为了防止相互干扰，避免高电压意外串入低电压设备造成损坏，进一步提升安全性和系统可靠性。

因此，在实际工程中，我们应综合遵循这两部规范：GB55024-2022从设计和材料层面规定了“怎么做得更安全”，而GB50303-2015则从施工和验收层面规定了“必须做成什么样”。

六、小结

导线接头若设置在导管内，则穿线难度大，且发生故障时不利于检修；导线接头在槽盒内，发生故障时会蔓延到其他回路。为保证安全，便于维护检修作出本条规定。

作为从业者，我们应深刻理解其背后的安全逻辑，严格执⾏：

施工时：坚决杜绝在管线内做接头，所有接续点必须引入接线盒或利用器具盒，并选用合适的连接器（如对于6mm²及以下的铜线，推荐使用认证的导线连接器而非简单拧绞）。

设计时：提前规划好接线盒的位置，确保其便于检修，并考虑不同电压等级接头的隔离需求。

验收时：仔细检查每一个可能的接点，确保其符合规范要求。
