告别粉尘爆炸风险，带你认识火花探测与消除装置

01

前言

《工贸企业重大事故隐患判定标准》（10号令）中关于“火花探测消除装置”的内容：

• （四）铝镁等金属粉尘除尘系统采用正压除尘方式，或者其他可燃性粉尘除尘系统采用正压吹送粉尘时，未采取火花探测消除等防范点燃源措施的；
• （八）粉碎、研磨、造粒等易产生机械点燃源的工艺设备前，未设置铁、石等杂物去除装置，或者木制品加工企业与砂光机连接的风管未设置火花探测消除装置的；

02

火花探测消除装置安装的必要性

作用

正压吹送时，风机在除尘器前面，含尘气流+异物高速过风机极易撞出火花，火花被直接送进高浓度粉尘区，爆炸风险极高。火花探测消除就是在火花进除尘器前把它“掐灭”。

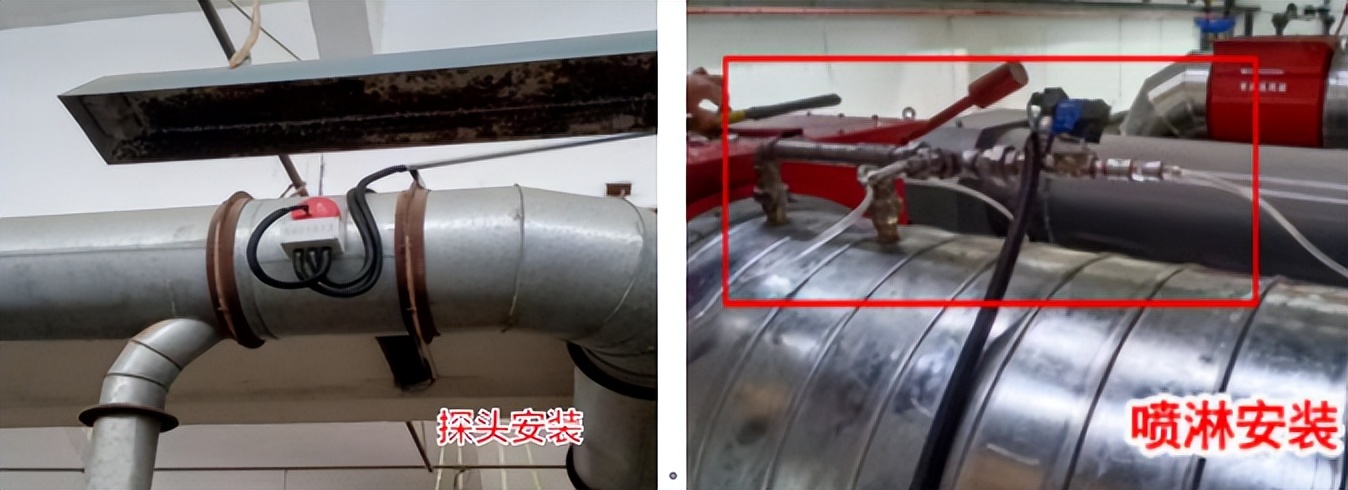

探头角度

探测窗口正对管道内部气流或物料流动方向，提高捕捉效率。

作用原理

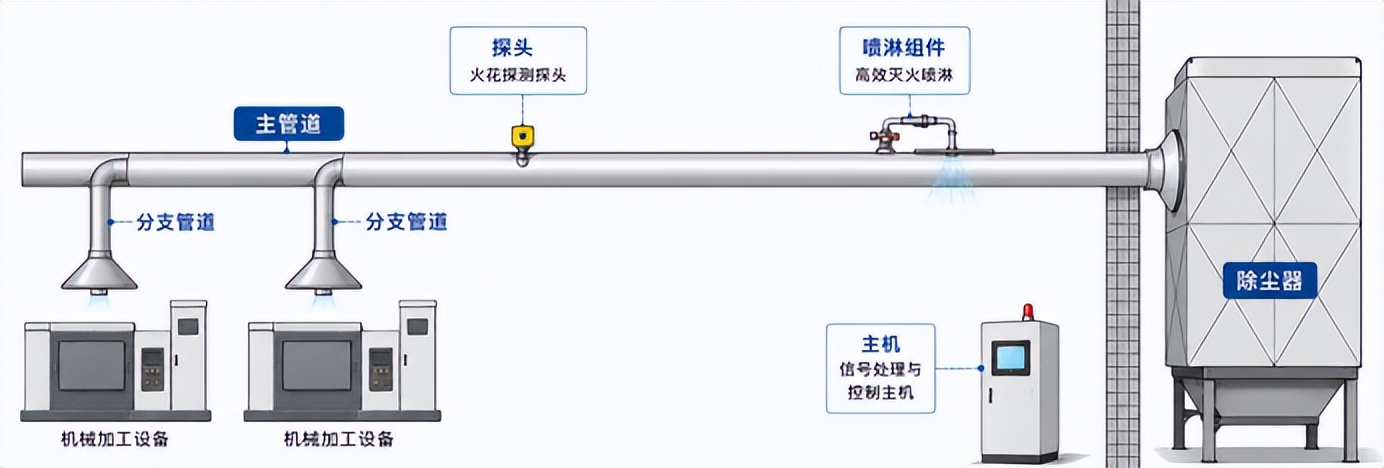

火花探测装置为一个探头+主机，即时探测管道中的火花（光电传感器接受火焰信号），检测到火花后，将信号传输至控制器，喷水装置接收到信号后将立刻被启动（喷水熄灭装置由一个快速启动的电磁阀和一个或多个喷射嘴组成）。

03

安装位置要求

火花探测装置

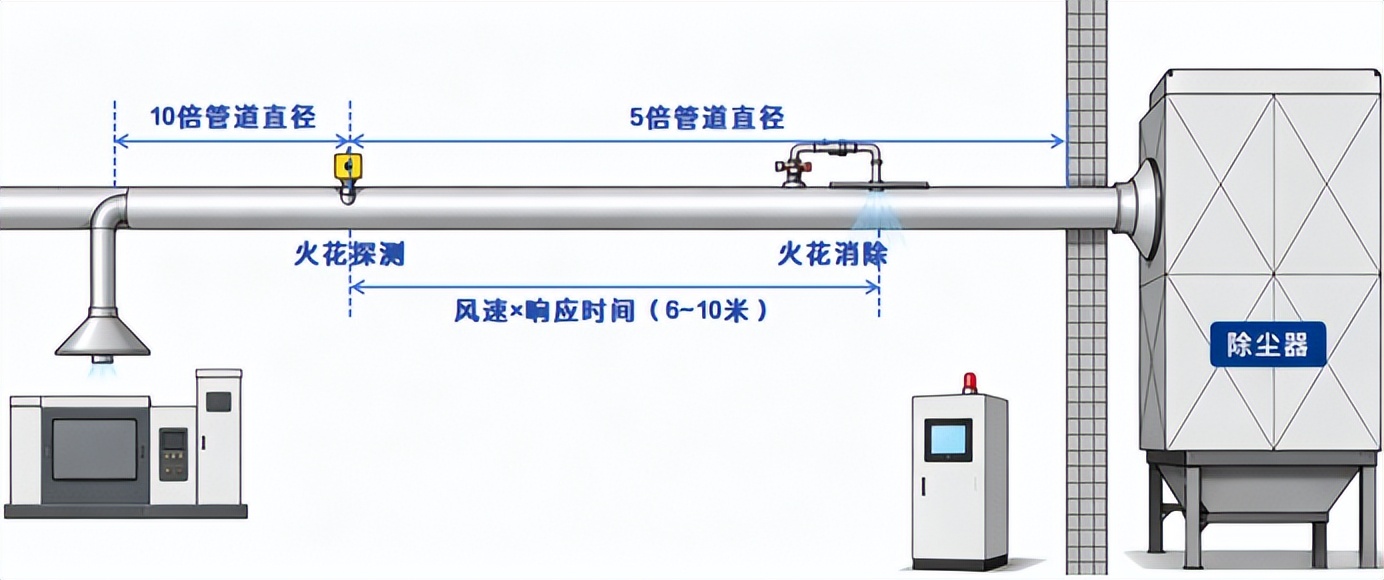

探测点应设在可能产生火花的设备下游的直管段，避开弯头、变径、阀门等扰流件，确保探测信号不受干扰。具体位置：火花探测器上游的直管距离不小于10倍管径，下游不小于5倍管径。（资料来自设备厂商安装手册，距离可根据实际情况改变）

原因

• 上游10D直管段：除气流扰动，让火花“居中、稳定”地流过探测器，提高探测准确度和速率。
• 下游5D直管段：给下游的火花消除装置留足空间。

火花消除装置

火花探测装置与火花熄灭喷头之间的距离应根据管道风速和系统响应时间计算确定，一般要求不小于风速（m/s）乘以响应时间（s）的值，实际安装距离大于计算距离，且通常不小于5米（一般6~10米），以确保熄灭装置能在火花到达除尘器前有效动作。
