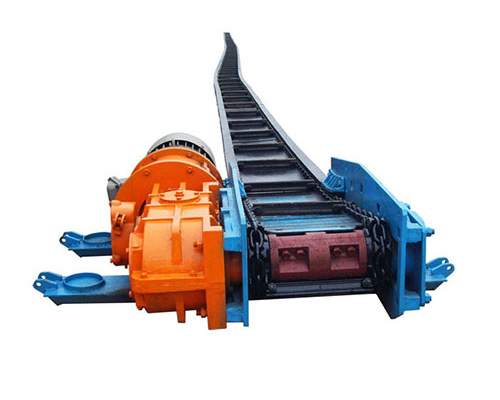

轻型刮板输送机

产品展示

产品用途

刮板输送机主要用于煤矿薄煤层或极薄煤层、中厚或厚煤层和缓倾斜煤层炮采、普采、高档普采、综采综放等工作面输送煤炭，也可用于掘进巷道运输和顺槽运输，配套采煤机时，刮板输送机中部槽也是采煤机的行走轨道。刮板输送机是由刮板链牵引，在槽内运送散料的输送机。刮板输送机又称：溜子；电溜子；刮板输送机广泛应用于冶金、煤矿、矿山、建材、电力、化工、水泥、港口、码头、洗煤厂等行业，是用来输送物料的重要运输工具。它是由中部槽、链条、刮板及牵引系统组成。

适用于不同条件的采煤工作面，能与各型采煤机和液压支架相配套使用，完成工作面落煤、装煤、输煤、推溜、移架的综合机械化。

刮板输送机具有性能可靠、运输力强、传动平稳、适用性强、可弯曲、易于维护等特点。

型号分类

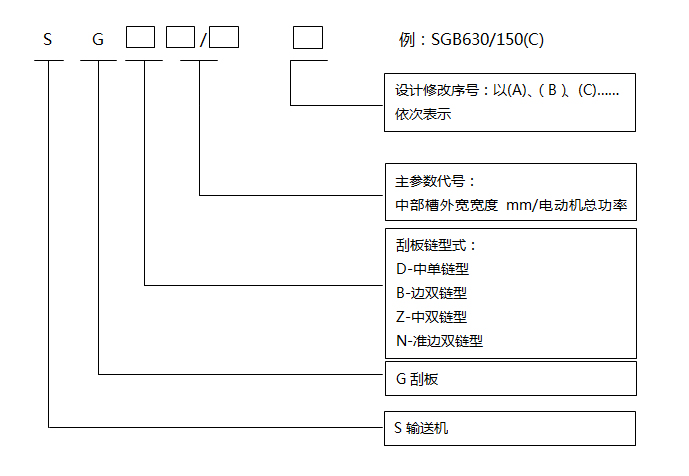

执行标准：MT/T105-2006《刮板输送机通用技术条件》轧制槽帮和冷压槽帮的刮板输送机型号编制方法如下：

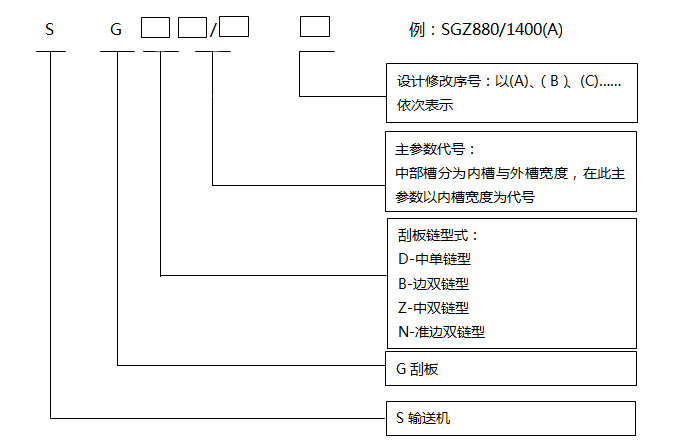

铸造槽帮刮板输送机型号编制方法如下：

按刮板链形式可分为：中单、中双、边双、准边双链四种形式;

按输送能力及电机功率可分为：轻型(单电机P<75kw)、中型(单电机75≤p≤160kw)、重型(单电机200≤p≤400kw)及超重型(单电p>400KW);

按应用场所可分为：煤矿井下用输送机、煤矿井上用输送机、非煤矿山用输送机;

按卸载形式可分为：端卸式、侧卸式;

按中部槽结构可分为：开底式、封底式;

按驱动电机形式可分为：单速电动机驱动型式、双速电动机驱动型式。

刮板输送机装机功率：5.5kw-320kw，槽宽：280mm-764mm， 输送量：30-700t/h。

 使用环境条件

● 环境温度在-10°C～+40°C之间。

● 无破环绝缘的气体或蒸汽的环境中。

● 有甲烷和空气混合物、煤尘等爆炸性气体的环境。

● 海拔高度在2000米以下。

● 无长期连续滴水的地方。

工作原理

刮板输送机的工作原理是将敞开的溜槽作为煤炭、矸石或物料等的承受件，将刮板固定在链条上（组成刮板链），作为牵引构件。当机头传动部启动后，带动机头轴上的链轮旋转，使刮板链循环运行带动物料沿着溜槽移动，直*到机头部卸载。刮板链绕过链轮作无级闭合循环运行，完成物料的输送。

技术参数
