产品特点
认证:风机型式检验报告、风机产品外观专利
外壳:金属防雨风帽,泛水底座,整机喷 塑
叶轮:翼型轴流叶轮
电机:双速电机
风口:根据要求,进风口加设止回阀或排烟防火阀
JSF-RS消防屋顶风机是我公司专门针对现代大跨度、纵深度钢结构厂房车间所需消防排烟功能而设计开发屋顶用的消防排烟风机,通过消防产品检验型式检验,并获得新型实用专利证书。
本产品采用金属防雨风帽、翼型轴流叶轮、泛水底座等全金属结构,具有风量大、安装维护简单,H级绝缘耐高温电机直联驱动,防火、耐高温性能优。选配双速电机,可达到一机两用(即平时排风和消防时高温排烟)。按GA211-2009消防风机耐高温试验方法,能在280℃高温条件下运行45min以上,可按设计要求在进风口处配设排烟防火阀,与风机联动满足消防排烟要求。
在防爆区域选用该系列风机,可配用防爆电机制成防爆型,用于输送易燃易爆气体。
根据不同的使用环境和输送介质,可制成铝制屋顶风机或不锈钢制屋顶风机。
选配附件:按需要可配设重力式止回风阀、防鸟(虫)网、检修开关、橡胶减振垫、消防控制箱等。
用途: 可用作耐温、耐湿、耐腐型 屋顶风机,应用于电力、石油、化工、冶金等高温、高湿工业场合的屋顶通风
产品特写图
风机
电机
产品发车图
屋顶风机应用场景图
安装说明
1、先将风机扣在泛水基础上,再用螺钉固定(固定方式有侧向和竖向良中,侧向安装防水效果好,竖向安装需做好防水措施)。
2、泛水基础高度一般由设计工程师提供。厂家建议为大于200mm,具体依据地的降水量状况而定。
3、橡胶减震垫由施工单位提供,其厚度根据风机的总量来定。一般减震垫厚度不小于5mm。
4、订货时请核实现场预留泛水基础尺寸,无特殊说明,均按标准尺寸出厂。
5、订货时请明确所需选配安装附件,如排烟防火阀、重力式止回阀、检修开关、防鸟网、橡胶减震垫、电气控制箱。
消防联动说明
风机选型使用指导
风机基础知识
风机作为一般建筑物及工厂的室内通风换气,既可用作输入气体,也可用作输出气体。输送的气体应为空气和其他的不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。气体内不许有粘性物质,所含尘土及硬质颗粒物不大于150mg/m3。气体温度不得草果80℃。其中对有一定浓度的腐蚀性气体的输送可以使用玻璃钢为材料,生产防腐风机。岁易燃易爆气体的输送,叶轮可用铝合金加工,货其他防爆措施,以防在运转中引起火花,电机配用隔爆型电机。其性能参数均与普通风机相同。
风机性能一般均指在标准状况下的风机性能,无技术文件或订货要求的除特殊订货外,均按标准状况为准,标准状况通常表示为NTP。标准状况系指大气压力Pb=101325Pa,大气温度t=20℃,相对湿度?=50%时的空气状态,标准状况下ρ=1.2㎏/m3。
通风设计参考表
风机调试
1、风机允许全压起动或降压起动,但应注意,全压起动时的电流约为5-7倍额定电流,降压起动转距与电压平方成正比,当电网容量不足时,应采用降压起动(当功率大于15KW时,且采用降压起动)。
2、风机在试车时,应认真阅读产品说明书,检查接线方法是否同接线图相符;应认真检查供给风机电源的工作电压是不是符合要求,电源是否缺相或同相位,所配电器元件的容量是否符合要求。
3、试车时人数不小于两人,一人控制电源,一人观察风机运转情况,发现异常现象立即停机检查;首先检查旋转方向是否正确;风机开始运转后,应立即检查各相运转电流是否平衡、电流是否超过额定电流,若有不正常现象,应立即停机检查。运转5分钟后,停机检查风机是否有异常现象,确认无异常现象再开机运转。
4、双速风机试车时,应先起动低速,并检查旋转方向是否正确;起动高速时必须待风机静止后再起动,以防高速反向旋转,引起开关跳闸及电机受损。
5、电流测试:风机达到正常转速时约风机起动后10-20秒左右,用钳形表或电流表测试电机相线电流,风机的运行电流不能超过其额定电流,若运行电流超过其额定电流,应立即停机并在风机彻底停止运转后检查问题原因。
6、运行复查:在试运转30-60分钟后,停机再次检查风机是否有异常;如无异常方可投入正常使用。
订货注意事项
1、订货时需注明风机的名称、规格型号、性能参数(风量、风压、功率、转速、电压)。
2、电源除特殊注明外均为380V/3?/50Hz,若有特殊请在订货时注明。
3、注明风机是否带电控箱、法兰(圆形法兰)、减震器(吊挂或落地式)、防雨百叶、弯头、防虫网、软接头、消声器、消声箱体等附件。
4、提供风机的安装位置、使用环境特征、使用频率等,以便公司提供更合理、更优化的配套产品。
5、柜式风机(风机箱)需注明进出口风口位置,电机内置或外置。
6、离心风机订货时需注明传动方式、旋转方向、出口角度,是否带减震器、减震台座(一般C式、D式、E式均应带)。
7、消声静压箱必须提供接管简图,防火阀、多叶送风口必须注明常开或常闭及实际需要功能,百叶风口须注明叶片形状或功能。
8、风机、阀类产品风口法兰尺寸按镀锌板风管设计,如使用玻镁等复合材料风管对接法兰有特殊要求的请明示。
声明:产品制造标准按新样本的性能参数、安装尺寸、结构型式执行。如有其它要求请在订货时注明。
防爆轴流屋顶风机规格参数 | |
---|---|
适用场所 | IIA,IIB |
额定电压 | 220V,380V,其它 |
电机功率 | 0.37~20kW |
转速 | - |
叶轮直径 | - |
风压 | 86~836Pa |
噪声 | - |
重量 | - |
外形尺寸 | - |
安装尺寸 | - | 其他参数 |
产品型号 | JSF-RS消防屋顶排烟风机 |
防爆标志 | - |
供货周期 | 7天 |
产品证件 | - |

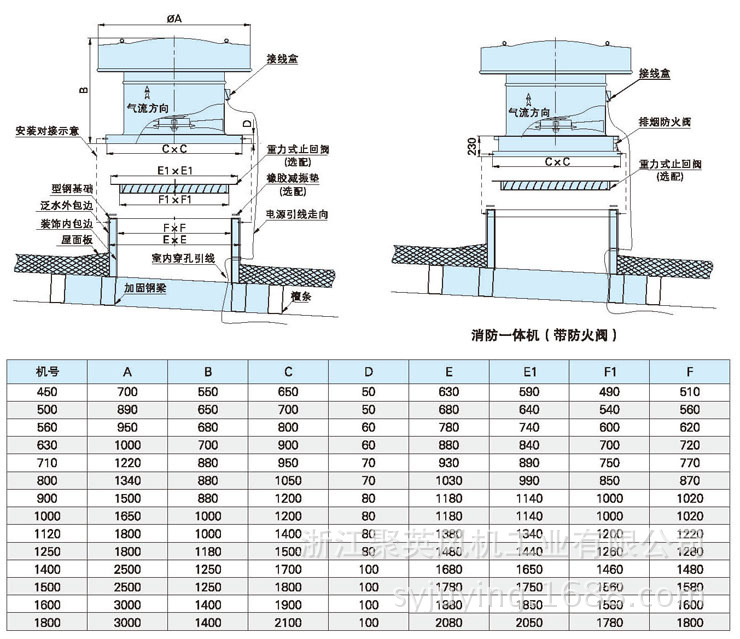

尺寸图 |
