产品特点

认证: 消防认证、风机型式检验报告、 防爆合格证

外壳: 铝材质制作

叶轮: 铝质模压离心叶轮

电机: 低噪音风机专用电机,直联传动

     JRTC屋顶风机是引进欧美先进技术联合科研院校共同研发的一种环保、节能全铝质屋顶排风机,该产品外形设计流畅美观,精湛,符合高档建筑对于外露设备质感的要求,更适合排除带有烟尘、油雾、潮湿等污染空气,延长电机及传动部件的使用寿*。采用铝质后向板形离心式叶轮,平衡等级高,气流组织顺畅,运行平稳;具有重量轻、压力高、风量适中、噪声低、耗电省、外形美观牢固等优点,广泛用于机械、化工、橡胶、制药、轻纺等行业的车间高大厂房及民用建筑的屋顶排风换气。

    JRTC(RTC) 风机一般采用直联传动,重量轻、免维护、使用可靠,用于屋顶排风。可制JRSC(RSC) 风机用于屋顶送风。

    根据不同的使用环境和输送介质,配用防爆电机制成防爆型,用于输送易燃易爆气体,产品通过权威防爆检验机构检验认可。配用耐高温电机制成消防型,能在280℃高温条件下运行45min以上,可按设计要求配设入口排烟防火阀,风机、防火阀均通过消防产品检验型式检验。

    选配附件:按需要可配设重力式止回风阀、防鸟(虫)网、检修开关、橡胶减振垫、集中控制箱等附件。

用途: 用于电厂、造纸厂、机械、 建材、食品等大跨度、纵深度钢结          构联合厂房的屋顶送风(防爆送风)

产品特写图

风机底座

电机

JRTC产品发车图

屋顶风机应用场景图

产品检验/资质

JRTC检验报告

防爆证

JRTC-I离心式性能参数

风机选型使用指导

风机基础知识

      风机作为一般建筑物及工厂的室内通风换气,既可用作输入气体,也可用作输出气体。输送的气体应为空气和其他的不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。气体内不许有粘性物质,所含尘土及硬质颗粒物不大于150mg/m3。气体温度不得草果80℃。其中对有一定浓度的腐蚀性气体的输送可以使用玻璃钢为材料,生产防腐风机。岁易燃易爆气体的输送,叶轮可用铝合金加工,货其他防爆措施,以防在运转中引起火花,电机配用隔爆型电机。其性能参数均与普通风机相同。

      风机性能一般均指在标准状况下的风机性能,无技术文件或订货要求的除特殊订货外,均按标准状况为准,标准状况通常表示为NTP。标准状况系指大气压力Pb=101325Pa,大气温度t=20℃,相对湿度?=50%时的空气状态,标准状况下ρ=1.2㎏/m3。

通风设计参考表



风机调试

1、风机允许全压起动或降压起动,但应注意,全压起动时的电流约为5-7倍额定电流,降压起动转距与电压平方成正比,当电网容量不足时,应采用降压起动(当功率大于15KW时,且采用降压起动)。

2、风机在试车时,应认真阅读产品说明书,检查接线方法是否同接线图相符;应认真检查供给风机电源的工作电压是不是符合要求,电源是否缺相或同相位,所配电器元件的容量是否符合要求。

3、试车时人数不小于两人,一人控制电源,一人观察风机运转情况,发现异常现象立即停机检查;首先检查旋转方向是否正确;风机开始运转后,应立即检查各相运转电流是否平衡、电流是否超过额定电流,若有不正常现象,应立即停机检查。运转5分钟后,停机检查风机是否有异常现象,确认无异常现象再开机运转。

4、双速风机试车时,应先起动低速,并检查旋转方向是否正确;起动高速时必须待风机静止后再起动,以防高速反向旋转,引起开关跳闸及电机受损。

5、电流测试:风机达到正常转速时约风机起动后10-20秒左右,用钳形表或电流表测试电机相线电流,风机的运行电流不能超过其额定电流,若运行电流超过其额定电流,应立即停机并在风机彻底停止运转后检查问题原因。

6、运行复查:在试运转30-60分钟后,停机再次检查风机是否有异常;如无异常方可投入正常使用。

订货注意事项

1、订货时需注明风机的名称、规格型号、性能参数(风量、风压、功率、转速、电压)。

2、电源除特殊注明外均为380V/3?/50Hz,若有特殊请在订货时注明。

3、注明风机是否带电控箱、法兰(圆形法兰)、减震器(吊挂或落地式)、防雨百叶、弯头、防虫网、软接头、消声器、消声箱体等附件。

4、提供风机的安装位置、使用环境特征、使用频率等,以便公司提供更合理、更优化的配套产品。

5、柜式风机(风机箱)需注明进出口风口位置,电机内置或外置。

6、离心风机订货时需注明传动方式、旋转方向、出口角度,是否带减震器、减震台座(一般C式、D式、E式均应带)。

7、消声静压箱必须提供接管简图,防火阀、多叶送风口必须注明常开或常闭及实际需要功能,百叶风口须注明叶片形状或功能。

8、风机、阀类产品风口法兰尺寸按镀锌板风管设计,如使用玻镁等复合材料风管对接法兰有特殊要求的请明示。

声明:产品制造标准按新样本的性能参数、安装尺寸、结构型式执行。如有其它要求请在订货时注明。

防爆轴流屋顶风机规格参数
适用场所IIA,IIB
额定电压220V,380V,其它
电机功率0.37~11kW
转速-
叶轮直径-
风压96~415Pa
噪声-
重量-
外形尺寸-
安装尺寸-
其他参数
产品型号JRTC屋顶风机
防爆标志-
供货周期7天
产品证件-

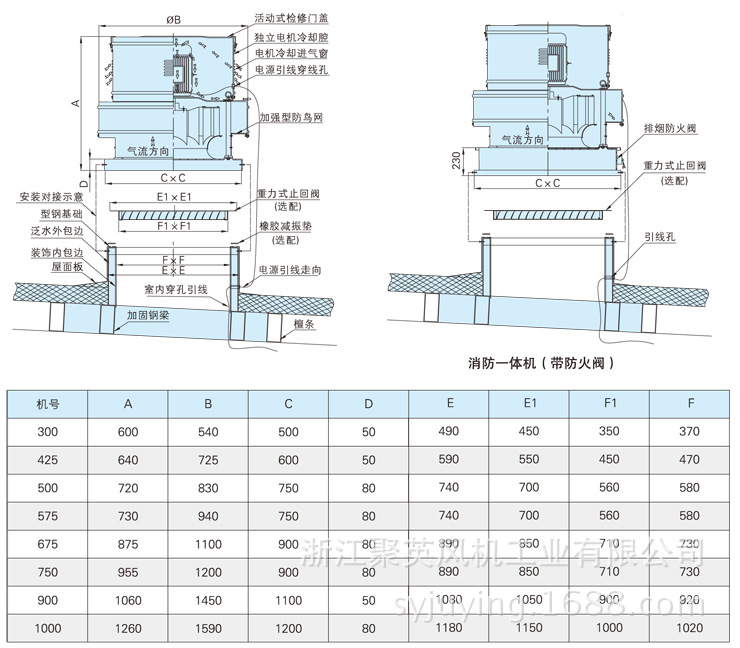

尺寸图
