首页>矿用防爆>电气设备>变压器 > 七台河35kV油浸式变压器

收藏

七台河35kV油浸式变压器

想更优惠?上 防爆网 APP更便宜

市场价格：
¥32000.00
促销价格：
¥32000.00
  • 销量 0
  • 评论 0
  • 送积分 32000
购买数量：
库存10件
会员2年
七台河变压器制造有限责任公司

2年荣耀会员

联系卖家：七台河变压器制造有限责任公司

商家等级：VIP 11 级

所在地区：越秀街（机电厂钢联公司对过）

认证： 认证

店铺荣誉： 标王

扫码关注微店：暂未开通

企业金铺 进入企业库
看了又看
热卖商品
  • 商品详情
  • 详细参数
  • 商品评论
  • 商品咨询

我厂生产的35KV油浸式变压器铁芯材料选用优质低损、晶粒取向冷轧武钢硅钢片，七台河35KV油浸式变压器并在芯柱和铁轭上采用多阶斜搭接缝，七台河35KV油浸式变压器装配时用均匀的压力压紧整个铁芯，变压器铁芯应不会由于运输和运行的振动而松动；铁心接地外引（经套管）用TMY-40×5铜母线引出到主变本体下侧的接地端，七台河35KV油浸式变压器并且使用支柱瓷瓶支撑。

线圈: 内部绕组必须使用同一厂家、同一批次99.99%的无氧铜导线，线圈应在全波和截波冲击试验时电压有的分布。制造厂应保证线圈平均温升和热点温升不超过规定值。线圈应能耐受短路、过负荷而无局部过热，绕组和引线应充分紧固以形成坚固的装配,在运输时震动和在运行中发生短路而振动时，不发生相对位移。线圈在铁芯上的位置或布置应由制造厂提供布置结构图。有载调压采用独立调压线圈。35KV油浸式变压器应能承受运输的冲撞加速度无损坏。

符合标准：
  GB1094.5-2003　　电力变压器 承受短路能力
  GB/T6451-2008　　油浸式电力变压器技术参数和要求
  GB1094.1-1996　　电力变压器 总则
  GB1094.2-1996　　电力变压器 温升

  GB1094.3-2003　　电力变压器 绝缘水平和绝缘试验


35KV级S11型变压器技术参数

 额定容量(KVA)

 电压组合及分接范围  联结组标号  损耗(KW) 空载电流%  短路阻抗%  重量(kg)

外形尺寸

长×宽×高(mm)

 轨距(mm)
 高压(KV) 分接范围(%)  低压(KV)  空载  负载 油重 器身重   总重
 50

 35

38.5

±5%，±2×2.5%，±3×2.5%

 0.4  Yyn0  0.17  1.15  1.90  6.5  290  300  875  1510×870×1570  550/550
 100  0.24  1.91  1.80  345  420  1010  1670×920×1790  660/550
 125  0.27  2.25  1.75  385  490  1285  1750×920×1840  660/660
 160  0.29  2.86  1.65  450  600  1410  1850×940×1860
 200  0.34  3.15  1.55  505  700  1530  1900×900×1890
 250  0.40  3.74  1.40  570  850  1850  1950×1040×1970
 315  0.48  4.51  1.40  650  1050  2100  2000×1100×2110
 400  0.57  5.44  1.30  715  1200  2500  2010×1150×2150  820/820
 500  0.68  6.55  1.30  790  1350  2700  2080×1170×2230
 630  0.81  7.82  1.25  855  1510  3040  2180×1200×2340
 800  0.97  9.35  1.05  955  1800  3650  2280×1270×2460
 1000  1.16  11.48  1.00  1090  2050  4150  2480×1380×2720
 1250  1.37  13.86  0.85  1220  2500  4900  2520×1540×3030
 1600  1.66  16.58  0.75  1420  2650  5600  2220×1590×2260
 800

 10

6.3

3.15

 Yd11  0.97  9.35  1.05  1120  2150  3550  2290×1530×2340
 1000  1.16  11.48  1.00  1155  2500  3800  2410×1580×2420
 1250  1.37  13.86  0.90  1200  2850  4100  2520×1710×2440
 1600  1.66  16.58  0.85  1265  3150  4430  2650×1950×2470
 2000  2.03  18.28  0.75  1350  3410  5900  2710×2190×2570  1070/1070
 2500  2.45  19.55  0.75  1530  3900  6700  2820×2310×2710
可根据用户要求订做各种非国标变压器



变压器的规格参数
产品型号35kV油浸式变压器
型式油浸式
联结组标号Yyn0、Yd11
一次侧电压35kV、38.5kV
二次侧电压0.4kV、10kV或6.3kV或3.15kV
分接范围±5%、±2×2.5%、±3×2.5%
额定容量50～2500kVA
空载损耗0.17～2.45kW
负载损耗1.15～19.55kW
空载电流0.75～1.90%
短路阻抗6.5%
防爆标志-
煤安证号-
绝缘等级-
外形尺寸1510×870×1570mm～2820×2310×2710mm
轨距550/550mm、660/550mm、660/660mm、820/820mm、1070/1070mm
安装类别-
污染等级-
冷却方式-
重量875～6700kg
其他参数
产品型号35kV油浸式变压器
防爆标志-
供货周期50天
防爆合格证编号-

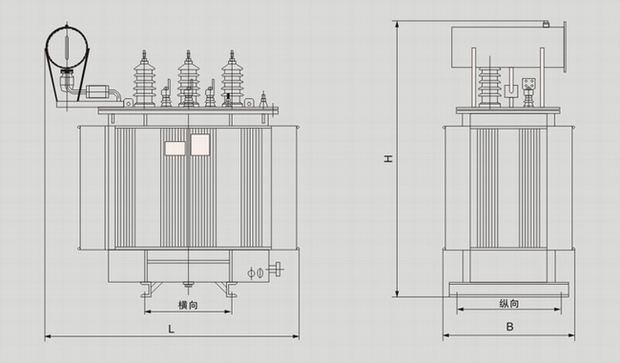

尺寸图

 额定容量(KVA)

 电压组合及分接范围  联结组标号  损耗(KW) 空载电流%  短路阻抗%  重量(kg)

外形尺寸

长×宽×高(mm)

 轨距(mm)
 高压(KV) 分接范围(%)  低压(KV)  空载  负载 油重 器身重   总重
 50

 35

38.5

±5%，±2×2.5%，±3×2.5%

 0.4  Yyn0  0.17  1.15  1.90  6.5  290  300  875  1510×870×1570  550/550
 100  0.24  1.91  1.80  345  420  1010  1670×920×1790  660/550
 125  0.27  2.25  1.75  385  490  1285  1750×920×1840  660/660
 160  0.29  2.86  1.65  450  600  1410  1850×940×1860
 200  0.34  3.15  1.55  505  700  1530  1900×900×1890
 250  0.40  3.74  1.40  570  850  1850  1950×1040×1970
 315  0.48  4.51  1.40  650  1050  2100  2000×1100×2110
 400  0.57  5.44  1.30  715  1200  2500  2010×1150×2150  820/820
 500  0.68  6.55  1.30  790  1350  2700  2080×1170×2230
 630  0.81  7.82  1.25  855  1510  3040  2180×1200×2340
 800  0.97  9.35  1.05  955  1800  3650  2280×1270×2460
 1000  1.16  11.48  1.00  1090  2050  4150  2480×1380×2720
 1250  1.37  13.86  0.85  1220  2500  4900  2520×1540×3030
 1600  1.66  16.58  0.75  1420  2650  5600  2220×1590×2260
 800

 10

6.3

3.15

 Yd11  0.97  9.35  1.05  1120  2150  3550  2290×1530×2340
 1000  1.16  11.48  1.00  1155  2500  3800  2410×1580×2420
 1250  1.37  13.86  0.90  1200  2850  4100  2520×1710×2440
 1600  1.66  16.58  0.85  1265  3150  4430  2650×1950×2470
 2000  2.03  18.28  0.75  1350  3410  5900  2710×2190×2570  1070/1070
