应用领域：

低粘度液体及气体的微小流量的测量，可带远传输出，可带HART通讯，仪表小巧（2分内螺纹的安装高度为90mm。侧进侧出），适用于实验室、粮食机械、吹扫装置等设备配套。

BTMF系列微小型金属管浮子流量计是基于浮子位置测量的一种变面积流量仪表。全新的设计使微小流量的测量成为可能。特别适合液体和气体微小流量的测量。采用全金属结构，具有体积小、压损小、量程比大（10：1），广泛应用于各行业复杂、恶劣环境下、对微小流量、低流速、各种苛刻介质条件的流量测量与过程控制，特别适合测量混浊，不透明或腐蚀性流体。
BTMF系列微小型金属管浮子流量计，针对不同的用户需求、不同场合，有多种测量形式供用户可选；按输出形式分有就地指示型、远传输出型；按防爆要求分类，又可分为普通型、本质型两种。
 BTMF系列微小型金属管浮子流量计远传部分采用了先进的无接触无磁滞检验磁场角度变化的磁测传感器、并配以高性能MCU，两线制 4～20mA远传输出，可通过上位机软件对流量计进行线性校正等参数设置。该型智能信号变送器具有很高的精度和可靠性，具有性价比高，完全可以取代进口同类型仪表。
BTMF系列微小型金属管浮子流量计的设计制作还考虑了用户流向要求，有BTMF-V为下进上出安装型、BTMF-H为侧进侧出安装型。

一、 概述
BTMF 系列微小型金属管浮子流量计是基于浮子位置测量的一种变面积
流量仪表。全新的设计使微小流量的测量成为可能。特别适合液体和气体微
小流量的测量。采用全金属结构，具有体积小、压损小、量程比大（10：1），
广泛应用于各行业复杂、恶劣环境下、对微小流量、低流速、各种苛刻介质
条件的流量测量与过程控制，特别适合测量混浊，不透明或腐蚀性流体。
BTMF系列微小型金属管浮子流量计，针对不同的用户需求、不同场合，
有多种测量形式供用户可选；按输出形式分有就地指示型、远传输出型；按
防爆要求分类，又可分为普通型、本质型两种。
 BTMF系列微小型金属管浮子流量计远传部分采用了先进的无接触
无磁滞检验磁场角度变化的磁测传感器、并配以高性能 MCU，两线制 4～20mA远传输出，可通过上
位机软件对流量计进行线性校正等参数设置。该型智能信号变送器具有很高的精度和可靠性，具有性
价比高，完全可以取代进口同类型仪表。
BTMF系列微小型金属管浮子流量计的设计制作还考虑了用户流向要求，有 BTMF-V 为下进
上出安装型、BTMF-H 为侧进侧出安装型。
二、 结构及原理
BTMF系列微小型金属管浮子流量计由以下部分组成：
1、 本体
2、 测量管
3、 浮子
4、 表头
5、 磁耦合系统
6、 电气电缆

传感器的接液材质有三种：不锈钢、哈氏合金、钛材；用户可根据不同的压力及介质的腐蚀
性要求，选择不同的触液材质，来满足的耐压及介质防腐的需要。
流量的测量是由指示器内的变送器通过耦合磁钢感受浮子位置的变化来完成流量的指示和信号
的远传输出的。当被测介质自下而上流经测量管时，浮子受重力、浮力及流体流速对浮子垂直向上的
推动力三者平衡时，浮子即相对静止在某个位置，这个位置随浮子与锥管的环隙面积、流体流速而变
化，浮子的位置即对应被测介质流量的大小。
三、 特点
1. 小可测量流量范围：0.1 to 1 l/h water
2. 侧进测出型带出口针阀或进口针阀
3. 可带两线制 4-20mA模拟量输出（24VDC 供电）
4. 可选配套恒流阀

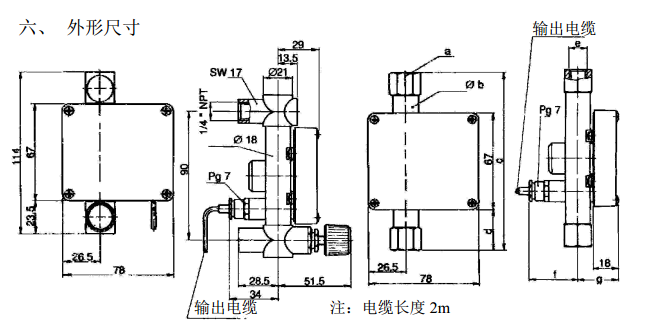

5. 安装间距小为 90mm（侧进侧出型）
6. 全不锈钢结构
7. 使用环境温度范围:-40 -- +80℃
8. 阻尼时间设置范围：0-10 秒可设
9. 精度:<±2.5%,温飘:< ±0.1%/10℃。
10. 可通过隔离型 USB-UART 转换器及上位机软件对流量计进行全部组态操作。
11. 通过流量计上的四个按键并连接外置液晶显示器，可以设置主要参数。


四、 技术参数
测量范围 水 (20℃) 1～3000 l/h
空气（0.1013MPa 20℃） 0.5～90000 l/h
量 程 比 10:1
精度等级 2.5 级/4.0 级
工作压力 PN16MPa
介质温度 标准型 -40℃～+120℃
环境温度 -40℃～+80℃
介质粘度 1/4” NPT, 3/8” NPT 1/2” NPT≤5mPa.s

 3/4” NPT，1” NPT ≤250mPa.s

输 出 标准信号:二线制 4～20mA(24VDC 供电)
供 电 24VDC±20%
连接方式 侧进测出型：1/4” NPT
 下进上出型：1/4” NPT, 3/8” NPT, 1/2” NPT，3/4” NPT，1” NPT内螺
纹
电气接口 M8×1 或用户提供规格
防护等级 IP65
防爆标志 本安型：ExiaIICT3～6
