1、概述

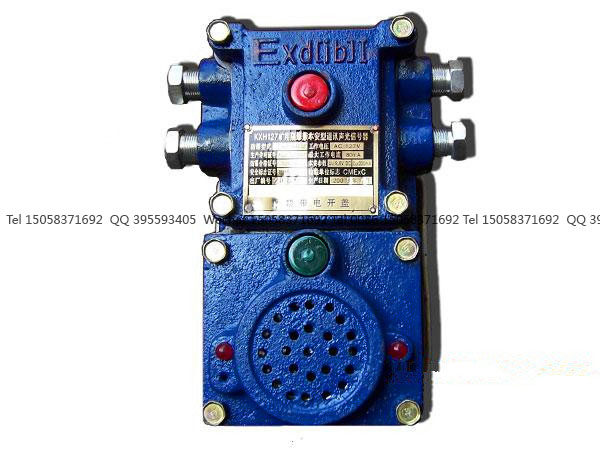

我公司产品KXH127矿用隔爆兼本安型声光信号器（以下简称信号器）为矿用隔爆兼本质型，适用于井下具有爆炸性气体环境的带式运输和绞车运输的信号联络用。工作电源电压为127V或者36V，通过电源连线实现载波对讲。具有下列功能：

a）  发送信号：按下本台的防爆信号按钮，可向本台连机的各台发出声光信号（打点）。

b）  接收信号：连机各台可以接收任一台发出的声光信号（打点），通过扬声器发出＞85dB声频信号和通过发光二极管发出的在30米内可见的光信号。

c）  单工对讲：本装置在不改变现有，煤矿隔爆信号装置电源和接线方式的情况下，连接各台通过电源线实现动力线载波对讲功能。

d）设手动急停按钮：实现控制电器设备紧急停车。

2、分类

工作电压

主要特征代号，信号器

产品类型代号，矿用信号设备

2.2 防爆型式

    矿用隔爆兼本安型，防爆标志：Exd[ib]I。

2.3 外形尺寸及重量

外形尺寸：310mm×200mm×140mm。

重  量：10kg。

2.4 使用环境条件

信号器在下列条件下可靠工作：

a.环境温度：0℃～+40℃；

b.平均相对湿度：不大于95%（+25℃）；

c.大气压力：80～110ｋPa；

d.环境噪声：不大于75dB；

e.有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

3、结构特征和工作原理

3.1该产品重量轻，集打点按钮、防爆信号灯、防爆电铃、急停按钮、三通接线盒几种功能于一体。原来的防爆灯由现在的高亮度发光二极管代替，醒目直观而独特；本来的电铃由现在的防水喇叭代替，声音洪亮，传送距离远。打点按钮由本机的打点按钮代替。本机具有音频输入接口可以方便实现其它设备声音的扩播。本信号器的隔爆腔有一独立的接线腔，对外留四个出线口，无需再接三通，整体结构简单合理。

3.2本产品和其它同类产品比较有以下三大优点：

（1）本产品接线简单，减少失爆点，易维护；不改变原来的接线方式，无需铺设电缆。

（2）本产品通讯采用调频动力载波，抗干扰能力强，传输距离远而清晰。

（3）本产品与国内同类产品在打点和通话较同类产品更清晰响亮。

（4）本产品采用模块式结构，采用环氧树脂灌封，防潮湿、防震动，易维修。

3.3工作原理图：如图（1）

3.4工作原理

3.4.1发送声光信号功能（打点）：

如原理图（1）所示，1＃、2＃为电源接线柱，3＃为公共接线柱。按下AN1（红色）所有联机各台3＃接线柱和3＃接线柱构成电源回路，集成块ICI有电。得电后的ICI发出声间信号，送给扬声器Y发声和发光二极管LED发光。实现发送声光信号功能。

3.4.2受话功能：

受话集成块IC3的电源是通过变压器B1获得的。在没有按下AN2（绿色）时，受话集成电路IC3有电。其它台发出的信号经电源线载波，通过变压器B2的线圈L1和线圈L3耦合，L3感应到的音频信号，经IC3放大后送给扬声器Y发声，实现受话功能.

3.4.3发话功能

按下AN2（绿色），IC有电，声音经话筒MC送入IC2。放大后的音频信号，通过变压器B2的L2线圈和L1线圈耦合，L1线圈感应到的音频信号，通过电源的载波，发送到其它各台，实现发话功能。

4技术参数

4.1额定工作电压：AC127V/36V，工作电流：400mA

4.2本安输出：a.开路电压：DC10V，b.短路电流：800mA。

4.3信号通话距离2000m。

4.4联机台数＜10台。

4.5音响度≥85dB。

4.6引入电缆外径：10-12mm。

4.7手动急停按钮：实现控制电气设备紧急停车。按下急停按钮后立即动作并锁定，必须在人工复位后方可解锁。

5安装与使用

5.1安装：

a打开隔爆腔前盖，按图（2）接线，接线柱A和B接电源127V（注意：信号器采用127V电源供电时，应尽量避免同井下照明采用同一路电源），C接线柱接中间输出线，并按规定连接好接地线。

b．信号器接入电源合盖后，检查无失爆方可送电。（使用的电缆为1.5mm×4芯橡套电缆）。

c．如果接线错误，会发出噪声或打点声，只要对调A、B接线即可。

5.2使用：

a.发送信号（打点）：按下“打点”按钮（红色）本台和联机各台同时发出声光信号。

b.通话：按下“通话”按钮（绿色），对着话筒讲话，其它各台会听到对方的讲话。（受话不按通话按钮）。

c.急停：按下急停按钮

6使用注意事项及维护

a.使用的电源要和铭牌上的额定电压相符合。(应尽量避免同井下照明采用同一路电源）。

 b.当采用36V供电时，由于受开关内36V电源容量的限制，一般情况下所接台数不多于4台，传输距离不大于600米。

c.维修时必须“严禁带电开盖”，更换模块、扬声器和话筒等易损件。

d.不使用时进线喇叭口必须封堵。

e.如有损坏可更换模块或相关配件，不得更改相关参数和元件。

f.检修时必须保护好隔爆面，隔爆面如有损坏不得再使用。

g.警示语

*  使用前请仔细阅读使用说明书。

*  只能与说明书中规定的设备连接使用，与其他设备连接时须经防爆检验。

*  检修时应防止失爆：注意不得碰坏隔爆面、接线盒盖板的紧固、不得丢失引

入信号器的密封圈，适当拧紧压紧螺母。

*  检修时不得改变本安电路和与本安电路有关电子元器件的规格型号及电气参数.

h.故障原因及处理方法：

（1）当无打点铃声时,首先检查按钮“DD”是否损坏，如果无损坏则有可能扬声器坏，如以上都无损坏现象说明电源板坏，需更换。

（2）打点正常无通话，首先检查通话微动开关以及话筒是否损坏，如果都正常可以调整通讯板上的可调电位器直到通话正常。以上检修无效果则说明通讯板坏，需更换。

（3）如既无打点铃声也无通话，可能保险管或者变压器损坏，若保险管和者变压器都正常，说明电源板坏，需更换。

如需另加行车灯，接线见图3。

7紧急停车功能

当紧停按钮不按时， K1、K2端子是常闭的，中间的红灯不亮，紧停按钮按下时，K1、K2端子就变常开，并自锁住，中间的红灯亮，要解锁，必须再按紧停按钮一次。这样中间的红灯灭，K1、K2变常闭。K1、K2控制电器根据现场定。接线如图4。
