YTZJ系列防爆钻井监控系统是我公司自主研发的，与陆地石油钻采、海洋石油钻采、陆地天然气钻采、各种修井设备等配套的防爆工业视频监控系统，其经过与钻采恶劣环境、钻机频繁搬迁等特殊工况的长期配套与磨合，现已发展为第四代技术，达到了国内乃*一流水平，具有在防爆、防腐、抗振动、抗海风、抗干扰等特殊工况条件下长期稳定工作的优良性能。 本系统在满足钻采工况需求的同时，具有很高的性价比，产品远销国内外大型钻采配套厂家，如：宏华电气、山东科瑞、宝鸡石油、中海油、延长石油、青岛天时海洋、二机厂、四机厂、中原特车厂、四川富力通等，并取得客户的一致好评。我公司凭借成熟完备的产品优势、良好的售后服务以及与时俱进的研发团队，期待与您携手共进，共创防爆钻采监控的一片蓝天。
本系列共涉及四种钻井监控方案：YTZJ-1防爆钻井监控系统(非录像)，YTZJ-2防爆钻井监控系统（录像），YTZJ-3防爆钻井监控系统（数字），YTZJ-4防爆钻井监控系统（无线）。每种方案均经过严格的实验与现场长期磨合，可靠度高，性能稳定，势必为钻采行业的理想选择。
YTZJ-1防爆钻井监控系统
（非录像/标配4点）
一．系统简介
本系统采用画面分割器与云镜控制器组合模式，搭载YTY-A7防爆电动云台及YTS-A1防爆摄像仪，动点、定点相结合，实现二层台、绞车（滚筒）、振动筛（泥浆出口）、泵房、井口等危险点位的全方位监控及生活区、管场区的辅助监控。
通过我公司自主研发的BXK51-100防爆电气控制柜（视频控制主机）及配套键盘实现画面切换、云镜控制、雨刷运转等功能，YTJ-A防爆监视器，可以清晰显示所有点位的画面实时动态，保障现场作业快捷、方便、。
本系统支持前端1-4个点位的监测与云镜控制，并支持所有通道的互换，所有设备配备放掉装置。
本系统可配备应急通道，在系统意外瘫痪时，前端监控点可直接与监视器连接，保证重要监控点位图像信息（选配）。
二.系统原理
系统原理图如图1所示：
三.系统介绍
3.1系统总体介绍
3.1.1前端设备
2 YTS-A1防爆摄像仪
2 YTY-A7防爆电动云台
3.1.2传输设备
2 BYT/GT15-3防爆插接装置
3.1.3终端设备
2 YTJ-A防爆监视器
2 BXK51-100防爆电气控制柜
2 控制键盘
3.2系统产品介绍
3.2.1 YTS-A1防爆摄像仪
3.2.1.1功能特性
2 可用在I区、II区爆炸性气体危险场所；
2 不锈钢材质、坚固耐用；
2 视窗采用坚固的平板钢化玻璃，外表面采取纳米防雨、防尘处理；
2 独特的抽屉式安装设计，内部可安装多种一体化、定焦摄像机及电源等配件；
2 高防护级别，室内室外全天候使用；
2 支持网络监控、远程监控、手机监控和多种平台视频监控对接以及大屏幕拼接电视墙的监控显示；
2 低温自动加热功能（可选）；
2 自动除霜功能（可选）。
3.2.1.2产品描述
2 YTS-A1防爆摄像仪的设计满足ⅡC气体组以下(典型为氢气、乙炔、乙烯、焦炉煤气、二甲醚等)及可燃性粉尘等极为特殊的环境；
2 其制造符合GB3836-2010标准的规定。采用科学的隔爆结构达到IIC防爆要求；
2 具备两个出线口，一路电源输入，一路信号输出，可选同轴电缆输出或光纤输出多种方式；
2 安装方便，维护简单。可选壁装、立杆、吊装等多种安装方式。
3.2.1.3技术参数
|
防爆参数 |
|
|
防爆合格证编号 |
CNEx11.0728 |
|
防爆标志 |
ExdIICT6 Gb |
|
防护级别 |
IP68 |
|
电气参数 |
|
|
工作电压 |
AC220V/AC24V/DC12V |
|
工作电流 |
0.5A/2A |
|
工作频率 |
50Hz |
|
信号输出 |
视频电缆/网线 /模拟光纤/网络光纤 |
|
输出接口 |
BNC/RJ45/光端机FC接口/收发器SC接口 |
|
机械参数 |
|
|
材质 |
不锈钢304（标配）其它材质请联系 |
|
重量 |
6Kg |
|
安装方式 |
壁装/立杆/吊装 |
|
电缆引入装置 |
G3/4*2 |
|
玻璃视窗 |
Φ60mm×10mm |
|
内腔尺寸 |
240(L)*80（H）mm |
|
环境指标 |
|
|
大气压力 |
80～106KPa |
|
环境温度 |
-25℃~+60℃（常温） -45℃~+60℃（低温） |
|
相对湿度 |
≤95%RH(+25℃) |

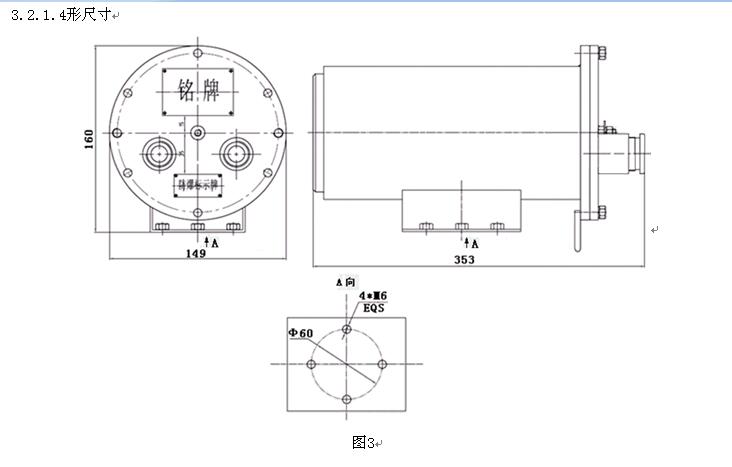

3.2.1.4形尺寸
图3
3.2.1.5货须知
1）安装方式
2 立杆（钻台面安装，监测振动筛情况、生活区情况或管场情况）；
2 抱装（滚筒上方横梁安装，监测绞车运行情况；钻台面下方横梁安装，监测井口工作情况；二层台侧上方横梁安装，监测二层台工作情况）。
2）线缆配置
2 振动筛、生活区、管场等点位线缆建议配置为25米；
2 滚筒、井口等点位线缆建议配置为30米。
3.2.1.6支架外形尺寸图
1）抱装支架（如图4所示）
图4
2）立杆支架（如图5所示）
图5
3.2.2YTY-A7防爆电动云台
图6
3.2.2.1功能特性
2 可用在I区、II区爆炸性气体危险场所；
2 不锈钢材质、坚固耐用；
2 内置水平、垂直自动限位机构；
2 永磁同步电机，蜗轮蜗杆自锁机构，有效防止外部重力冲击；
2 运转稳定，抗振性能良好；
2 室内室外全天候使用；
2 承载防爆摄像仪上、下、左、右运转，全方位监控；
2 交流解码器和控制电路驱动云台和摄像仪；
2 低压交流，保障的同时，大大延长线路传输；
2 可内置加热装置，满足超低温环境下使用。
3.2.2.2产品描述
2 YTY-A7防爆电动云台的设计满足ⅡC气体组以下(典型为氢气、乙炔、乙烯、焦炉煤气、二甲醚等)及可燃性粉尘等极为特殊的环境；
2 其制造符合GB3836-2010标准的规定。采用科学的隔爆结构达到IIC防爆要求，承载防爆摄像仪实现全方位监控；
2 具备6°/sec 的水平转速和垂直转速，360°的水平转角，-90°~+90°的垂直转角；
2 采用交流永磁同步电机，适合电压波动大、电压不稳定的恶劣场合，运转平稳可靠；
2 超强的抗振动、抗干扰、抗台风等性能，能在恶劣环境中长期稳定工作；
2 具备1个出线孔，可使用防爆挠性管或防爆电缆进行防爆电气连接；
2 安装方便，维护简单。基座、立柱、塔架、抱箍多种方式安装。
3.2.2.3技术参数
|
防爆参数 |
|
|
防爆合格证编号 |
CNEx11.0724 |
|
防爆标志 |
ExdIICT6 Gb |
|
防护级别 |
IP66 |
|
电气参数 |
|
|
工作电压 |
AC24V |
|
工作电流 |
2A |
|
工作频率 |
50Hz |
|
机械参数 |
|
|
材质 |
不锈钢304（标配）其它材质请联系 |
|
重量 |
18Kg |
|
安装方式 |
壁装/立杆/抱箍 |
|
电缆引入装置 |
G3/4*1 |
|
转动速度 |
6°/S 匀速 |
|
转动范围 |
水平0-360° 垂直±90° |
|
承重 |
20Kg |
|
环境指标 |
|
|
大气压力 |
80～106KPa |
|
环境温度 |
-25℃~+60℃（常温） -45℃~+60℃（低温） |
|
相对湿度 |
≤95%RH(+25℃) |
3.2.2.4形尺寸
图7
3.2.2.5货须知
1）安装方式
2 立杆（泵房安装，监测泵房工作情况）；
2 抱装（二层台侧上方横梁安装，监测二层台工作情况）。
2）线缆配置
2 泵房点位线缆建议配置为80米；
2 二层台点位线缆建议配置为40。
3.2.2.6架外形尺寸图
1）抱装支架（如图82.3.1功能特性
2 可用在II区爆炸性气体危险场所；
2 不锈钢材质、坚固耐用；
2 特制尾部压线板装置，可放置恶劣环境中线缆松脱，导致内部结构失效；
2 IP68护级别，可水下或海洋环境长期无故障工作；
2 支持信号传输、电力传输；
2 独特防尘盖设计，在美观的同时，保证装置的人性化操作；
2 超长的尾部接线腔与部件分体组装的设计，使焊接作业更加方便、可靠。
2 特制不绣钢瓜子链，可放置在恶劣环境中防尘盖松脱，同时增加装置的美观度。
3.2.3.2产品描述
2 BYT/GT15-3防爆插接装置的设计满足ⅡC气体组以下(典型为氢气、乙炔、乙烯、焦炉煤气、二甲醚等)及可燃性粉尘等极为特殊的环境；
2 其制造符合GB3836-2010标准的规定。采用科学的隔爆结构达到无火花防爆要求；
2 内置航空专用插接装置，采用镀金插针、插孔，接触电阻极小，充分保证无火花防爆级别；
2 两种款式可供选择，法兰固定式及移动式，满足不同需求。
2 插接方便，并配备旋压装置，保证移动、剧烈振动环境中接插部位接触良好。
3.2.3.3技术参数
|
防爆参数 |
|
|
防爆合格证编号 |
CNEx11.0778 |
|
防爆标志 |
ExnAII T4 |
|
防护级别 |
IP68 |
|
电气参数 |
|
|
工作电压 |
AC220V/AC24V/DC12V |
|
工作电流 |
3A |
|
工作频率 |
50Hz |
|
传输类型 |
电力/信号 |
|
插头芯数 |
2/3/4/7/12/15/19芯 |
|
线缆接线方式 |
焊接 |
|
机械参数 |
|
|
材质 |
不锈钢304（标配）其它材质请联系 |
|
重量 |
0.2Kg |
|
安装方式 |
移动式/固定式 |
|
电缆线径要求 |
8-11mm |
|
外形尺寸 |
180(L)*Φ38（H）mm |
|
环境指标 |
|
|
大气压力 |
80～106KPa |
|
环境温度 |
-25℃~+60℃（常温） -45℃~+60℃（低温） |
|
相对湿度 |
≤95%RH(+25℃) |
.2.4.1功能特性
2 可用在I区、II区爆炸性气体危险场所；
2 国内市场轻、薄的不锈钢隔爆型监视器；
2 国内具有自动亮度调节的高亮防爆监视器（日光可视）；
2 国内具有外部遥控调节菜单功能；
2 内置工业液晶面板和液晶驱动板，运行稳定可靠；
2 多接口输入方式，可支持视频信号（AV BNC*2）VGA输入、HDMI输入、以及1路视频信号（AV/BNC）输出，满足多种信号输入需求；
2 兼容性强，可与摄像机信号、计算机信号、工控机信号、硬盘录像机信号、等设备无缝对接，满足危险场合多种显示和监视的需求。
3.2.4.2产品描述
2 YTJ-A防爆监视器的设计满足ⅡB气体组以下及可燃性粉尘等极为特殊的环境；
2 其制造符合GB3836-2010标准的规定。采用科学的隔爆结构达到IIB防爆要求；
2 分辨率：1024*768/1280*1024；
2 亮度：300-500mcd（常规） 300-1000（高亮日光下可见）；
2 不锈钢材质监视器具备以下几种屏幕规格
l 15寸 分辨率：1024*768 比例： 4:3
l 17寸 分辨率：1280*1024 比例：5:4
l 19寸 分辨率：1280*1024 比例：5:4
3.2.4.3技术参数
|
防爆参数 |
|
|
防爆合格证编号 |
CNEx11.0726 |
|
防爆标志 |
ExdIIBT6 Gb |
|
防护级别 |
IP54 |
|
电气参数 |
|
|
工作电压 |
AC220V /DC12V |
|
工作电流 |
≤1A/≤3A |
|
屏幕尺寸 |
15寸/17寸/19寸 |
|
信号输入接口 |
AV*2/VGA*1（其它接口请联系） |
|
屏幕分辨率 |
1024*768/1280*1024 |
|
屏幕亮度 |
300-500cd/M2;300-1000 cd/M2（日光可见） |
|
背光模式 |
CCFL/0LED |
|
显示颜色 |
16.2M |
|
相应时间 |
8ms |
|
对比度 |
500:1 |
|
机械参数 |
|
|
材质 |
不锈钢304（标配）其它材质请联系 |
|
重量 |
17/19/21kg |
|
安装方式 |
嵌入式/吊装 /座装 |
|
电缆引入装置 |
G3/4*2 |
|
环境指标 |
|
|
大气压力 |
80～106KPa |
|
环境温度 |
-25℃~+60℃（常温） -45℃~+60℃（低温） |
|
相对湿度 |
≤95%RH(+25℃) |
3.2.4.1功能特性
2 可用在I区、II区爆炸性气体危险场所；
2 根据现场需求，可匹配多种电压模式；
2 内置军工级电源，可靠度高；
2 工业级品质打造，能有效抗击电磁干扰，稳定度高。
3.2.4.2产品描述
2 BXK51-100防爆电气控制柜的设计满足ⅡB气体组以下及可燃性粉尘等极为特殊的环境；
2 其制造符合GB3836-2010标准的规定，采用科学的隔爆结构达到IIB防爆要求；
2 内置云镜控制器与画面分割器，可实现前端1-4个点位的监控与控制；
2 具备7个出线口；
2 外形美观、设计合理，可轻松放置于司钻房或偏房合理位置。
3.2.4.3技术参数
|
防爆参数 |
|
|
防爆合格证编号 |
CNEx11.0856 |
|
防爆标志 |
ExdIIBT4 Gb |
|
防护级别 |
IP54（其它防护要求请声明） |
|
电气参数 |
|
|
工作电压 |
AC220V /AC24V |
|
工作电流 |
≤1A/≤10A |
|
控制点数 |
1-4个点 |
|
机械参数 |
|
|
材质 |
碳钢/304不锈钢 |
|
重量 |
20kg |
|
安装方式 |
壁装/座装 |
|
电缆引入装置 |
G3/4*7 |
|
环境指标 |
|
|
大气压力 |
80～106KPa |
|
环境温度 |
-25℃~+60℃（常温） -45℃~+60℃（低温） |
|
相对湿度 |
≤95%RH(+25℃) |
3.2.5.1产品描述
2 YTZJ-1控制键盘是YTZJ-1防爆防爆钻井监控系统的配套控制设备，采用不锈钢制造，可用于甲烷、氢气等爆炸性气体环境。适用于油田、化工、钻井等场所。实现前端设备的系统控制和视频切换。
2 本键盘为嵌入式键盘，面板如图上图所示，建议开孔尺寸为125*106。
2 云台控制：
键盘上部框内十个键为画面选择键，上面四键为单画面选择键，单击“1”，“2”，“3”，“4”键分别选择，二，三，四个摄像仪所对应的画面，“ALL”为全屏四画面选择键。“
”，“
”，“
”，“
”，“BRUSH”为上下左右调节和雨刷控制键。
2 镜头控制：
“ZOOM+”，“ZOOM-”，“FOCUS+”，“FOCUS-”， 用于镜头变倍和变焦的控制。
|
系统设备清单 |
||||||
|
序号 |
名称 |
型号 |
单位 |
数量 |
主要参数 |
备注 |
|
1 |
防爆摄像仪 |
YTS-A1 |
台 |
4 |
材质304不锈钢，ExdIICT6，IP68 |
|
|
2 |
一体化摄像机 |
SCZ-2250PD |
台 |
4 |
三星，彩色600线，黑白700线，25倍光学变焦 |
|
|
3 |
防爆电动云台 |
YTY-A7 |
台 |
2 |
材质304不锈钢，匀速，3.8°/S，水平0-360°旋转，垂直±90°旋转 |
|
|
4 |
防爆监视器 |
YTJ-A |
台 |
1 |
材质304不锈钢，ExdIIBT6，IP54，17英寸，1路BNC |
|
|
5 |
防爆电气控制柜 |
BXK51-100 |
台 |
1 |
材质304不锈钢，ExdIIBT4，IP54，7个G3/4出线口 ，含不锈钢控制键盘 |
|
|
6 |
防爆插接装置 |
BYT/GT15-3 |
套 |
9 |
304不锈钢，15芯 |
|
|
7 |
摄像仪专用支架 |
- |
套 |
2 |
碳钢，1套立杆式，1套抱装式 |
|
|
8 |
云台专用支架 |
- |
套 |
2 |
碳钢，1套立杆式，1套抱装式 |
|
|
9 |
复合电缆 |
12+1 |
米 |
175 |
石油钻采专用电缆，TPU材质 |
|
YTZJ-2防爆钻井监控系统
（录像/标配4点）
技术参数
|
防爆参数 |
|
|
防爆合格证编号 |
CNEx11.0728 |
|
防爆标志 |
ExdIICT6 Gb |
|
防护级别 |
IP68 |
|
电气参数 |
|
|
工作电压 |
AC220V/AC24V/DC12V |
|
工作电流 |
0.5A/2A |
|
工作频率 |
50Hz |
|
信号输出 |
视频电缆/网线 /模拟光纤/网络光纤 |
|
输出接口 |
BNC/RJ45/光端机FC接口/收发器SC接口 |
|
机械参数 |
|
|
材质 |
不锈钢304（标配）其它材质请联系 |
|
重量 |
6Kg |
|
安装方式 |
壁装/立杆/吊装 |
|
电缆引入装置 |
G3/4*2 |
|
玻璃视窗 |
Φ60mm×10mm |
|
内腔尺寸 |
240(L)*80（H）mm |
|
环境指标 |
|
|
大气压力 |
80～106KPa |
|
环境温度 |
-25℃~+60℃（常温） -45℃~+60℃（低温） |
|
相对湿度 |
≤95%RH(+25℃) |
YTZJ-4防爆钻井监控系统
（无线/录像/标配4点）
技术参数
|
防爆参数 |
|
|
防爆合格证编号 |
CNEx11.0728 |
|
防爆标志 |
ExdIICT6 Gb |
|
防护级别 |
IP68 |
|
电气参数 |
|
|
工作电压 |
AC220V/AC24V/DC12V |
|
工作电流 |
0.5A/2A |
|
工作频率 |
50Hz |
|
信号输出 |
视频电缆/网线 /模拟光纤/网络光纤 |
|
输出接口 |
BNC/RJ45/光端机FC接口/收发器SC接口 |
|
机械参数 |
|
|
材质 |
不锈钢304（标配）其它材质请联系 |
|
重量 |
6Kg |
|
安装方式 |
壁装/立杆/吊装 |
|
电缆引入装置 |
G3/4*2 |
|
玻璃视窗 |
Φ60mm×10mm |
|
内腔尺寸 |
240(L)*80（H）mm |
|
环境指标 |
|
|
大气压力 |
80～106KPa |
|
环境温度 |
-25℃~+60℃（常温） -45℃~+60℃（低温） |
|
相对湿度 |
≤95%RH(+25℃) |
| 防爆监控系统规格参数 | |
|---|---|
| 容量 | 4TB |
| 类型 | 钻井监控 | 其他参数 |
| 认证类别 | - |
| 产品型号 | YTZJ系列 |
| 防爆标志 | - |
| 供货周期 | 30天 |
| 产品证件 | - |
| 尺寸图 | - |
|
