JXd88系列隔爆型防爆接线箱
● 机箱带认证
● 隔爆型端子接线箱
● 高质量不锈钢或碳钢
标准供货范围
空接线箱：机箱，箱盖，硅密封条和外部接地装置
端子接线箱：根据设计，提供箱盖，硅密封条，
外部接地，导轨，内部接地装置，接线端子，
防爆电缆密封接头
1.使用环境（Work Environment）
a． 适用于爆炸性混合气体环境：Ⅱ类1区、2区
Suitable for explosive mixture gas environment: classification II ,zone 1、zone 2
b． 适用于ⅡA，ⅡB爆炸性气体环境
Suitable for explosive mixture gas environment II A，II B
c． 温度组别：T1-T6
Temperature classes:T1-T6
2.产品特点（Production Character）
a．材质：不锈钢或碳钢，氩保护精密焊接成型
Material: SS or CS, precision welding protected by argon
b．表面处理：喷涂或化学处理·
Surface treatment: coating or chemical treatment
c．进出线方式：配防爆电缆填料函或电缆接头
Inlet and outlet: explosion-proof cable gland
d．进出线的方向及规格可按用户要求设计
Inlet and outlet shall be designed in the direction and size according to the client
3.型号含义(Model definition) ：
例：JXd88-35*20*12/M20*14（F）+M40*2(F)/27
说明：隔爆型防爆接线箱，尺寸为350*200*120mm,有14个M20内螺纹电缆引入孔，2个M40内螺纹电缆引入孔，内置27片端子。
Example: Jxd88-35*20*12/ M20*14（F）+M40*2(F)-27
Note:</strong> flameproof junction box, size is 350*200*120mm, M20 holes with inner thread: 14 pcs, M40 holes with inner thread: 2 pcs, terminal: 27 pcs..

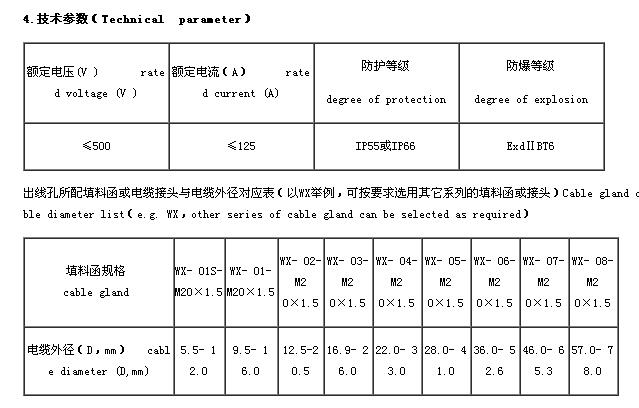

4.技术参数（Technical parameter）
|
额定电压(V ) rated voltage (V ) |
额定电流（A） rated current (A) |
防护等级 degree of protection |
防爆等级 degree of explosion |
|
≤500 |
≤125 |
IP55或IP66 |
ExdⅡBT6 |
出线孔所配填料函或电缆接头与电缆外径对应表（以WX举例，可按要求选用其它系列的填料函或接头）Cable gland of outlet diameter and cable diameter list（e.g. WX，other series of cable gland can be selected as required）
|
填料函规格 cable gland |
WX- 01S- M20×1.5 |
WX- 01- M20×1.5 |
WX- 02- M20×1.5 |
WX- 03- M20×1.5 |
WX- 04- M20×1.5 |
WX- 05- M20×1.5 |
WX- 06- M20×1.5 |
WX- 07- M20×1.5 |
WX- 08- M20×1.5 |
|
电缆外径（D，mm） cable diameter (D,mm) |
5.5- 12.0 |
9.5- 16.0 |
12.5-20.5 |
16.9- 26.0 |
22.0- 33.0 |
28.0- 41.0 |
36.0- 52.6 |
46.0- 65.3 |
57.0- 78.0 |

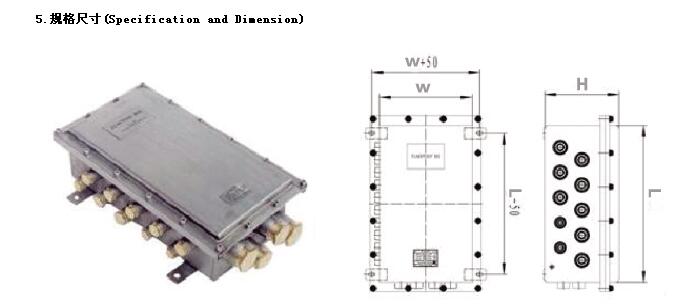

5.规格尺寸(Specification and Dimension)
|
序号 No |
型号 Model |
B(mm) |
H(mm) |
D(mm) |
常规口径规格、数量 CALIBER AND NUMBER |
端子数（个） TERMINAL |
|
1 |
Jxd88-15*15*10/M20*4/10 |
150 |
150 |
100 |
4- M20 |
10 |
|
2 |
Jxd88-20*20*12/ M 20*7/18 |
200 |
200 |
120 |
7- M20 |
18 |
|
3 |
Jxd88-30*20*12/ M 20*11/30 |
300 |
200 |
120 |
11- M20 |
30 |
|
4 |
Jxd88-38*22*12/ M 20*14/45 |
380 |
220 |
120 |
14- M20 |
45 |
|
5 |
Jxd88-40*22*12/ M 20*15/50 |
400 |
220 |
120 |
15- M20 |
50 |
|
6 |
Jxd88-45*22*12/ M 20*17/60 |
450 |
220 |
120 |
17- M20 |
60 |
|
7 |
Jxd88-50*22*12/ M 20*19/65 |
500 |
220 |
120 |
19- M20 |
65 |
|
8 |
Jxd88-55*22*12/ M 20*21/75 |
550 |
220 |
120 |
21- M20 |
75 |
|
9 |
Jxd88-60*30*12/ M 20*23/80 |
600 |
300 |
120 |
23- M20 |
80 |
|
10 |
Jxd88-75*30*12/ M 20*27/100 |
750 |
300 |
120 |
27- M20 |
100 |
|
11 |
Jxd88-50*46*19/ M 20*32/120 |
500 |
460 |
190 |
32- M20 |
120 |
注：外形尺寸可根据用户需求定做。表中端子数按UK3N计算，每片厚度5.2mm。
Note: Dimension is designed as request. Terminal is UK3N, thickness is 5.2mm/piece.
